产品名称:

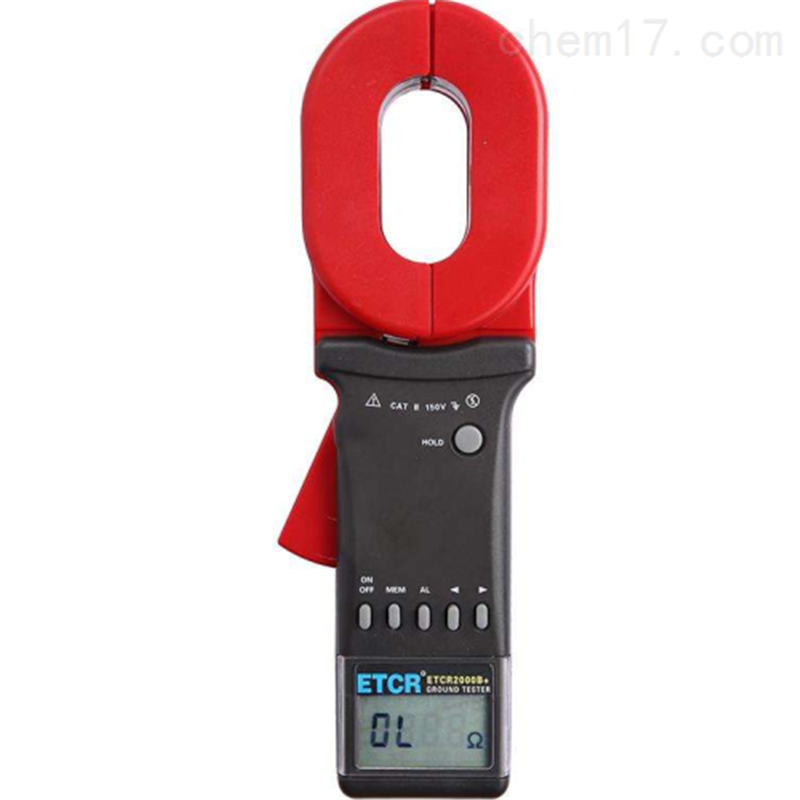

SXCR2000钳形接地电阻仪

厂商性质: 生产厂家
产品时间: 2024-10-05
SXCR2000钳形接地电阻仪,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。

产品介绍

品牌胜绪电气产地类别国产
类型接地电阻测量仪表应用领域环保,化工,地矿

产品概述:

SXCR2000钳形接地电阻仪是传统接地电阻测量技术的重大突破,广泛应用于电力、电信、气象、油田、建筑及工业电气设备的接地电阻测量。钳形接地电阻仪在测量有回路的接地系统时,不需断开接地引下线,不需辅助电极,安全快速、使用简便。钳形接地电阻仪能测量出用传统方法无法测量的接地故障,能应用于传统方法无法测量的场合,因为钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。钳形接地电阻仪有长钳口及圆钳口之分。长钳口特别适宜于扁钢接地的场合。

SXCR2000钳形接地电阻仪技术参数:

1.接地电阻测量范围:

双钳法:0.01Ω~1000Ω

地桩法:0.01Ω~1000Ω

2.误差:

双钳法:±2%±2个字

地桩法:±1.5%±2个字

3.蕞小分辨率:0.01Ω

4.钳口尺寸:Φ50mm

5.存储容量:200组数据

6.工作温度:0°C~+50°C

7.电源:8节5号镍氢充电电池或普通AA电池

应用范围:

电力系统的应用

⑴.输电线路杆塔接地电阻的测量

⑵.变压器中性点接地电阻的测量

⑶.发电厂变电所的应用

系统应用

⑴.楼层机房接地电阻的测量

⑵.机房、发射塔接地电阻的测量

加油站接地系统的应用

⑴.储油罐、装卸点接地电阻的测量

⑵.加油机接地电阻的测量

⑶.加油机输油软管连接电阻的测量

测量原理:

1.电阻测量原理

钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号,并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量,并通过下面的公式即可得到被测电阻R。

2. 电流测量原理

钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。被测量导线的交流电流I,通过钳口的电流磁环及电流线圈产生一个感应电流I1,钳表对I1进行测量,通过下面的公式即可得到被测电流I。
