产品名称：
高压交流电缆耐压试验设备
厂商性质： 生产厂家产品时间： 2024-04-04高压交流电缆耐压试验设备，主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器（GIS）的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。
产品介绍
| 品牌 | 其他品牌 | 应用领域 | 农业,石油,建材,电子 |
|---|
产品介绍：
高压交流电缆耐压试验设备广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
串联谐振试验设备主要用于10kV、35kV、110kV的交联橡塑电力电缆，66kV、110kV、220kV 组合电器(GIS)的变频交流耐压试验，水力和火力发电机或电力变压器等的工频交流耐压试验。其基本原理是采用可调节（30--300Hz）串联谐振试验设备与被试品电容谐振产生交流试验电压。
主要特点：
1 体积小、重量轻、操作方便
2 蓝屏幕显示试验数据、试验状态，并有实时操作步骤提示功能
3 能灵活整定试验电压、调频范围、加压时间、保护电流
4 试验结果能计算出被试品电容
5 具有计算机通讯接口，可以和计算机进行通讯和试验数据管理
6 分辨率高：频率分辨率为0.01Hz
7 安全可靠性高。装置具有过电流、过电压、IPM及放电保护功能，可有效保护人身及设备安全。
8 试验结果可打印
技术参数：
| 额定输出电压 | 0~130KV(有效值)及以下 |
| 输出频率 | 20~300Hz |
| 谐振电压波形 | 正弦波，波形畸变率≤1% |
| 满负载工作时间 | 连续工作时间6min |
| 系统品质因数 | z大负载下≥20 |
| 频率调节细度 | 0.1Hz，不稳定度≤0.01% |
| 工作电源 | 220V或380V单相市电 |

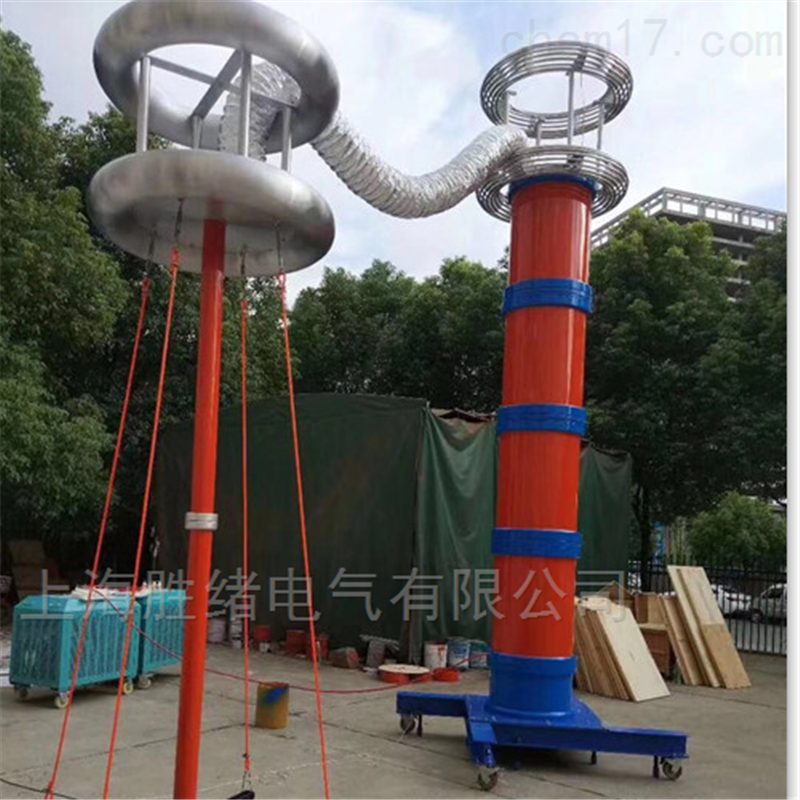

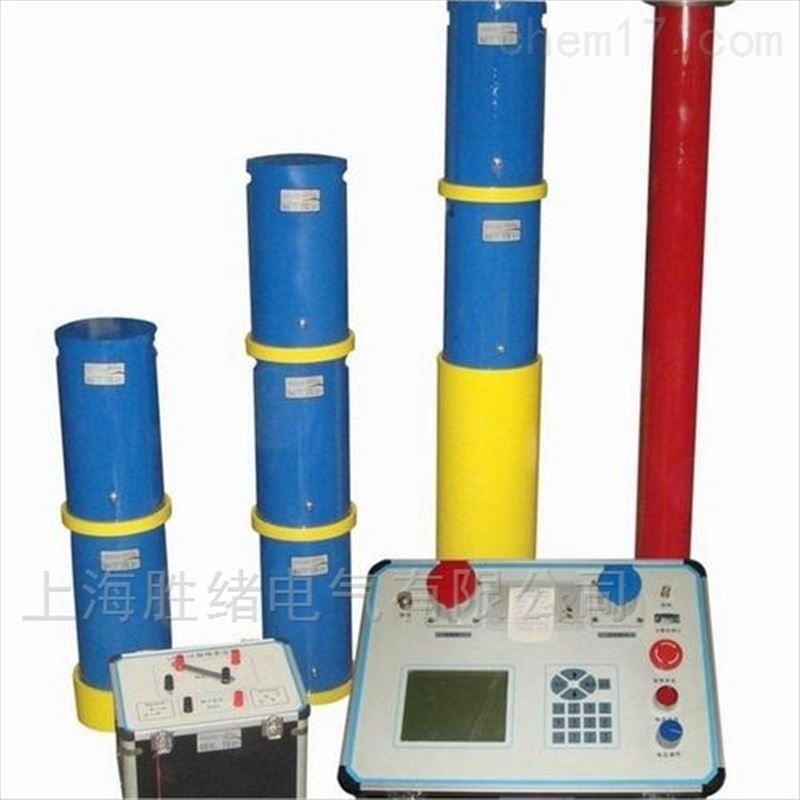

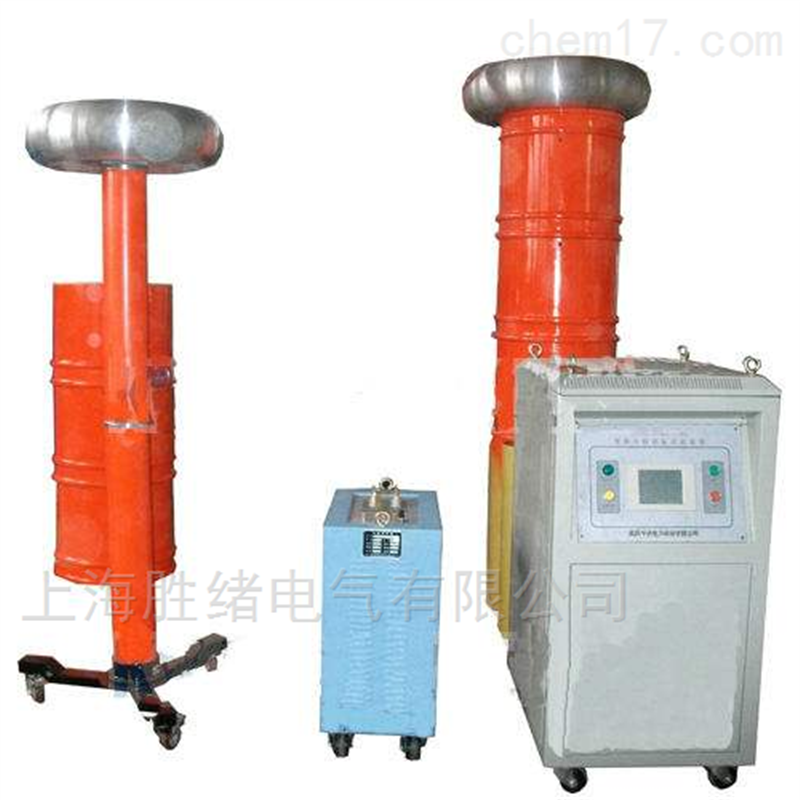

高压交流电缆耐压试验设备基本配置：
| 产品型号名称 | 产品基本配置 | ||||
| 控制箱 | 电抗器 | 励磁变压器 | 分压器 | 适用对象 | |
| 44/22 | 2.5kW | 1A/22kV 两台 | 2.5kVA/1kV | 25kV | 10kV电缆≤1kM(300mM²) |
| 88/22 | 4kW | 2A/22kV 两台 | 4kVA/1kV | 25kV | 10kV电缆≤2kM(300mM²) |
| 132/22 | 5kW | 2A/2kV 三台 | 6kVA/1/3kV | 70kV | 10kV电缆≤3kM(300mM²) |
| 35kV电缆≤0.7kM(300mM²) | |||||
| 198/22 | 10kW | 1.5A/22kV 六台 | 10kVA/1/3kV | 70KV | 10kV电缆≤4kM(300mM²) |
| 35kV电缆≤1kM(300mM²) | |||||
| 264/22 | 15kW | 2A/22kV 六台 | 15kVA/1/3kV | 70kV | 10kV电缆≤6kM(300mM²) |
| 35kV电缆≤1kM(300mM²) | |||||
| 396/22 | 15kW | 3A/22kV 六台 | 15kVA/1/3kV | 70kV | 10kV电缆≤8kM(300mM²) |
| 35kV电缆≤2kM(300mM²) | |||||
| 640/22 | 25kW | 2.5A/32kV 八台 | 25kvA/1/3/5kV | 130kV | 10kV电缆≤10kM(300mM²) |
| 35kV电缆≤3kM(400mM²) | |||||
| 110kV电缆≤1kM(300mM²) | |||||
| 640/22 | 50kW | 5A/32kV 八台 | 50kVA/1/3/5kV | 130kV | 10kV电缆≤20kM(300mM²) |
| 35kV电缆≤8kM(300mM²) | |||||
| 110kV电缆≤2kM(400mM²) | |||||
产品优点：
1. 所需电源容量大大减小。系列串联谐振试验装置是利用谐振电抗器和被试品电容产生谐振，从而得到所需高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q倍（Q为品质因素）。
2. 设备的重量和体积大大减小。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减小，一般为普通试验装置的1/5～1/10。
3. 改善输出电压波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波，有效地防止了谐波峰值引起的对被试品的误击穿。
4. 防止大的短路电流烧伤故障点。在谐振状态，当被试品的绝缘弱点被击穿时，电路立即脱谐（电容量变化，不满足谐振条件），回路电流迅速下降为正常试验电流的1/Q。而采用并联谐振或者传统试验变压器的方式进行交流耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效地找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5. 不会出现任何恢复过电压。被试品发生击穿闪络时，因失去谐振条件，高电压也立即消失，电弧立刻熄灭，装置的保护回路动作，切断输出。
